CLAMPS PER BLOCCAGGIO STAMPI

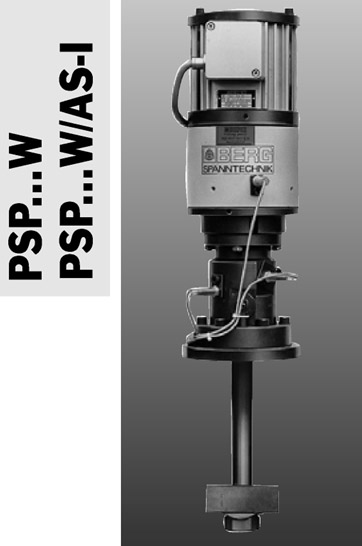

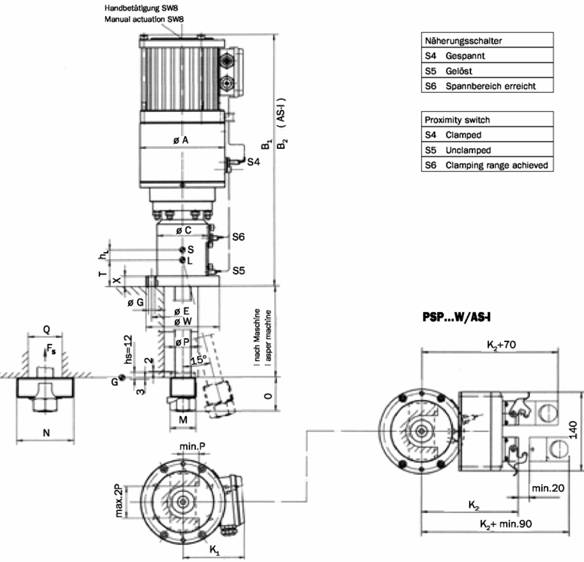

PSP... W      Elettromeccanici

Applicazione
Electromechanical PSP...W .Questo modello si adatta particolarmente al serraggio degli utensili dello slittone di una pressa. Esso è caratterizzato dal fatto che al momento dello sblocco del tirante, si gira a tutta angolazione, lasciando libero accesso all'utensile e rendendo, di conseguenza, il cambio dello stesso molto più semplice. L'angolo massimo di apertura ammonta a 15°;la lunghezza del tirante è conforme al tipo di slittone ed all'altezza dell'utensile. La corsa di serraggio utile hS è di 12 mm; una distanza sufficiente a superare tutte le tolleranze di utensile consuete nelle pratica

Fattore di particolare vantaggio è rappresentato dal fatto che grazie all'estremità di serraggio del tirante a forma di testa di martello, possono essere equiparate anche grosse tolleranze di distanza tra i singoli utensili.

^ TOP

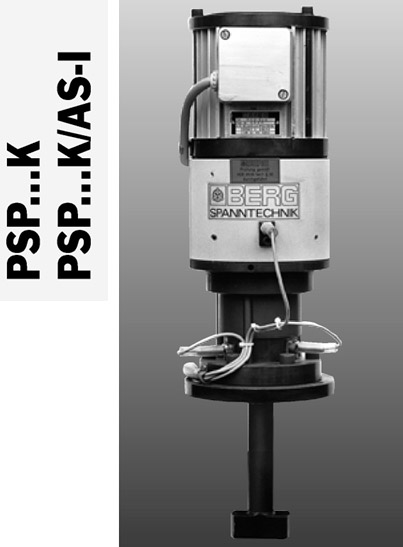

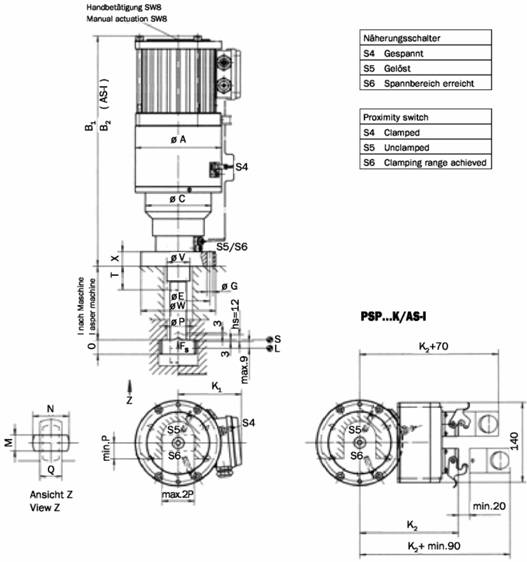

PSP... K

Applicazione
Bloccaggio elettromeccanico per stampi impiegabile su slittoni e basamenti di presse.lankholders. Lo sbloccaggio avviene con rotazione a 90° del tirante

La versione PSP...K/AS-I gestita da BUS con interfaccia AS è disponibile in alternativa a richiesta

^ TOP

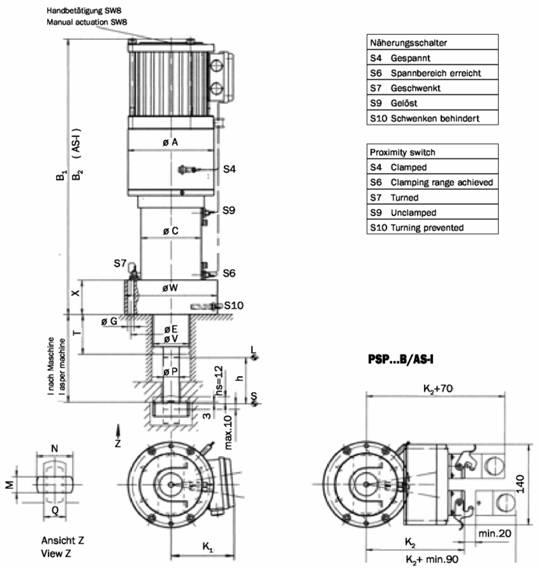

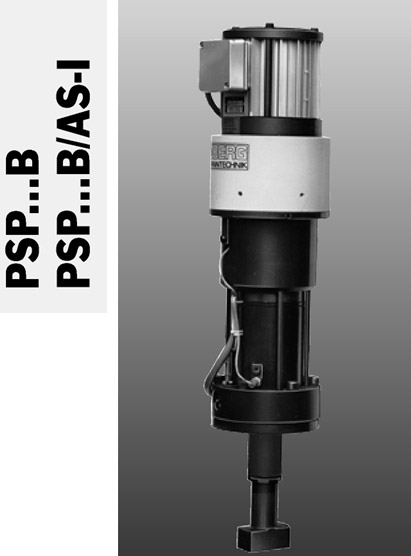

PSP... B

Applicazione
Il fattore caratteristico del presente modello, è dato dal fatto che il tirante, con una lunghezza L in funzione dell'altezza dell'utensile, in fase di allentamento, apre automaticamente di 90°, ritirandosi poi per un acorsa costante, indicata da h mm, in modo da "liberare" l'utensile e da semplificarne la sostituzione.Una guida forzata da luogo all'entrata ed all'uscita, nonchè all'orientamento di 90° del tirante, nella stessa direzione. Per questo motivo, tale modello trova ottimo impiego sia per lo slittone della pressa che per la tavola.

La versione PSP...B/AS-I gestita da BUS con interfaccia AS è disponibile in alternativa a richiesta

^ TOP

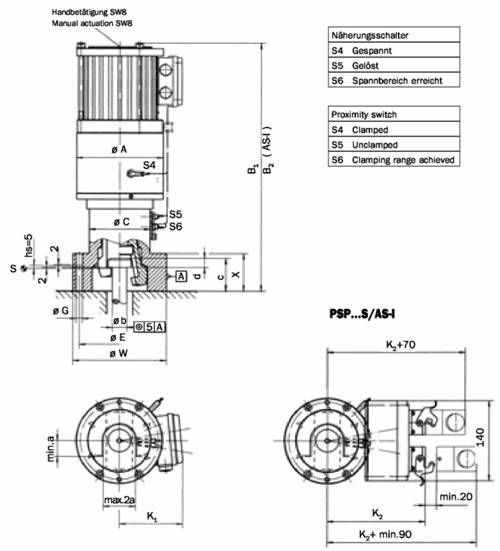

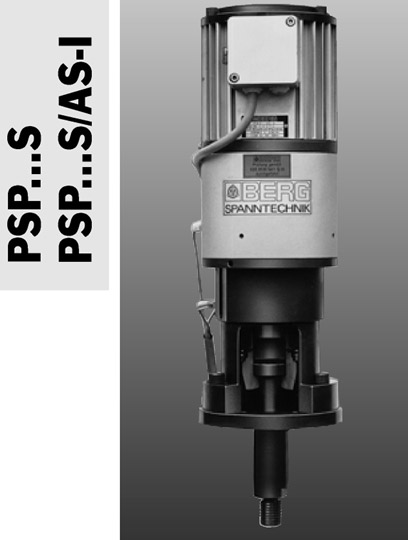

PSP... S

Applicazione
La loro caratteristica è da ritrovare nel fatto che nel caso di questi motori, i settori di serraggio comprendono la testa di un perno di serraggio da predisporre sul lato dell'utensile, trasmettendo così la forza di serraggio.

Per il resto, essi presentano le stese caratteristiche dei modelli PSP...W e

PSP...K

La versione PSP...S/AS-I gestita da BUS con interfaccia AS è disponibile in alternativa a richiesta

^ TOP

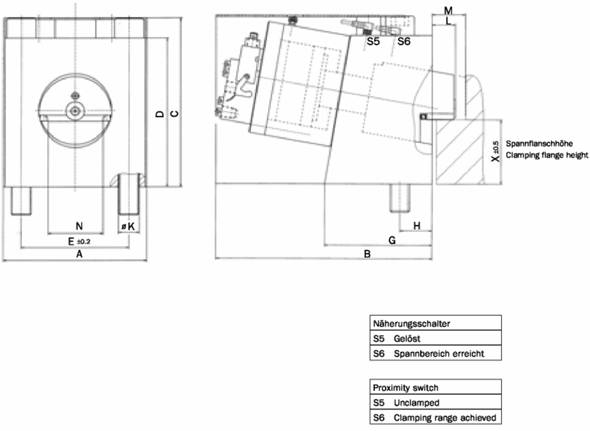

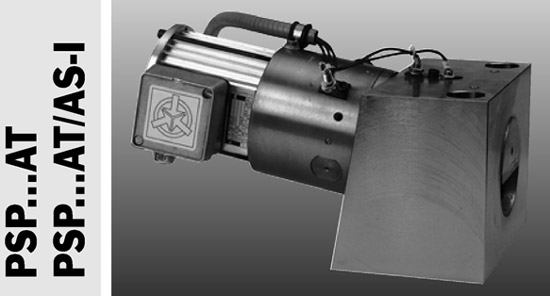

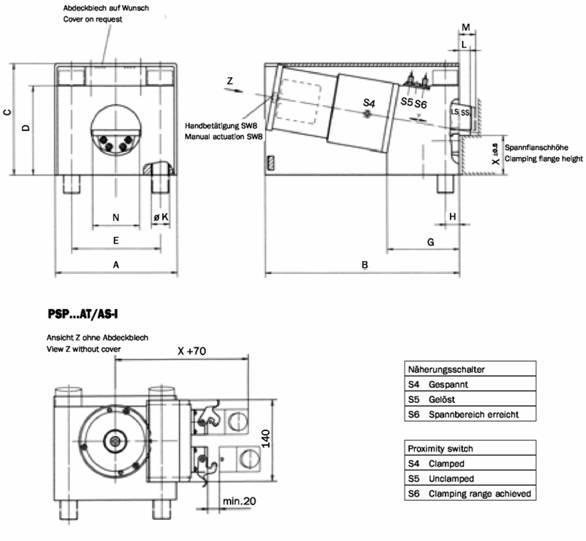

PSP... AT

Applicazione
I sistemi Elettromeccanici PSP...AT vengono normalmente impiegati per il bloccaggio "moving bolsters". Durante lo sbloccaggio l'elemento di tenuta rientra nel corpo.

La versione PSP...AT/AS-I gestita da BUS con interfaccia AS è disponibile in alternativa a richiesta

^ TOP

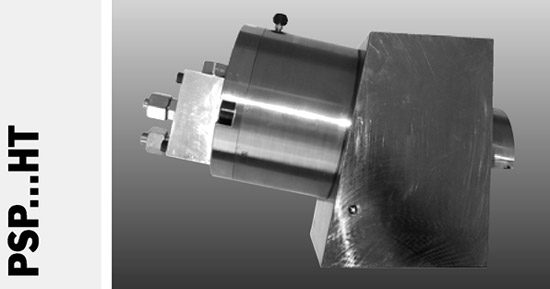

PSP... HT  Idromeccanico

Applicazione
I sistemi idromeccanici PSP...HT vengono normalmente impiegati per il bloccaggio "moving bolsters". Durante lo sbloccaggio l'elemento di tenuta rientra nel corpo.

^ TOP

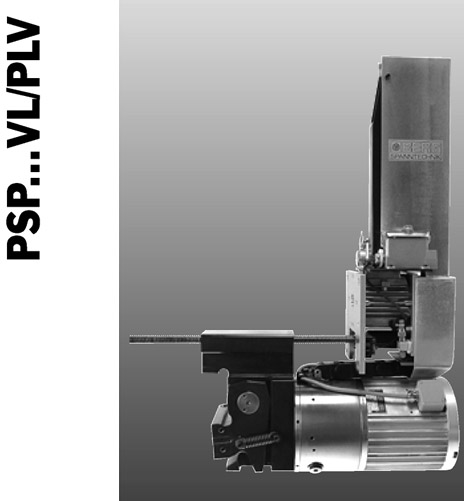

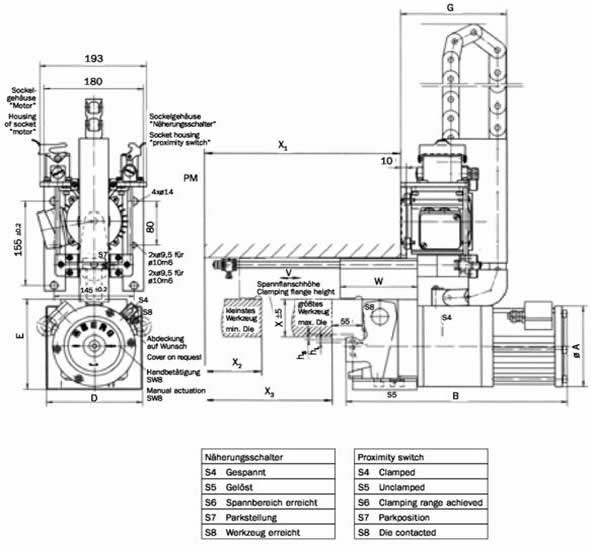

PSP... VL  Elettromeccanici

Applicazione
L'esecuzione PSP...VL/PLV è stata sviluppata in particolare per il serraggio di utensili di larghezze diverse su presse transfer per parti grandi. A questo scopo i dispositivi di serraggio nello slittone della pressa sono disposti in modo che si possano spostare trasversalmente rispetto alla direzione di transfer. Le guide sono costituite da normali scanalature a T nelle quali i dispositivi di serraggio si muovono in direzione dell'utensile e che nella rispettiva posizione di serraggio trasmettono anche la forza prodotta dal dispositivo di serraggio.

Il comando di spostamento PSV provoca lo spostamento del dispositivo di serraggio nella scanalatura a T dello slittone della pressa. La velocità di spostamento è di 3,6 m/min. Il comando di spostamento azionato da un elettromotore è flangiato sulla superficie laterale dello slittone e comanda il dispositivo di serraggio mediante un'asta filettata disposta nella scanalatura a T.

Per garantire lo svolgimento automatico del lavoro, tutti gli stati di esercizio del comando di spostamento e di quello di serraggio vengono controllati da interruttori di prossimità senza contatto, grazie ai quali la macchina, in caso di guasti attivi o passivi (mancato funzionamento degli interruttori di prossimità nello stato 0 oppure 1)

si trova in condizioni di lavoro sicure. Ambedue i comandi sono collegati al comando della macchina mediante connessioni a spina sul dispositivo di spostamento.

L'alimentazione di energia elettrica e la trasmissione di segnali di comando dal dispositivo stazionario di spostamento a quello mobile di serraggio avvengono mediante una catena di trascinamento cavi che si muove sotto l'asta filettata nella scanalatura a T. Con ciò si ottiene un'unità di costruzione complessiva compatta e facile da montare.

Caratteristiche costruttive

I dispositivi di serraggio spostabili sono disponibili in 3 esecuzioni :

esecuzione coassiale                                  PSP...VL

esecuzione parallela all'asse a destra        PSP...VLR

esecuzione parallela all'asse a sinistra       PSP...VLL

Nelle esecuzione parallele all'asse il motore e la trasmissione sono disposti uno accanto all'altro ed il collegamento di forza avviene mediante un comando a cinghia dentata. Ogni dispositivo di serraggio è dotato di una guida a T per l'alloggiamento dello slittone della pressa nella scanalatura a T. L'elemento di serraggio vero e proprio è composto essenzialmente da un motore trifase, una trasmissione, un innesto meccanico con dente di blocco e dall'angolo di serraggio.L'innesto limita meccanicamente il momento torcente al raggiungimento della forza di serraggio regolata. Un attuatore d'avvitamento trasforma il momento torcente dell'innesto in una forza di serraggio proporzionale che poi l'angolo di serraggio trasmette all'utensile.

La reazione dell'innesto viene utilizzata contemporaneamente per disinserire il motore mediante un interruttore di prossimità. Grazie all'autobloccaggio delle parti del meccanismo che trasmettono la forza, la forza di serraggio rimane costante anche dopo il disinserimento del motore. L'energia è necessaria solo per la breve operazione di serraggio e di sbloccaggio. Una caratteristica particolare dell'innesto con dente di bloccaggio è il vantaggio che, per motivi di sicurezza, il momento torcente per lo sbloccaggio è maggiore di quello di serraggio. tutte le parti di tramissione di forza sono resistenti alle sollecitazioni e non richiedono manutenzione. In caso di guasti nel sistema elettrico il comando di serraggio può venire azionato a mano (esagono interno SW8 nell'albero motore).

Esempio di ordinazione

PSP 170 VL

Entità di fornitura

Comando di serraggio per 380 V, 50 Hz

completo secondo specificazione tecnica

per altezza utensile 70 +/- 5 mm.

Osservazioni

Tensioni e frequenze speciali del motore a richiesta.

^ TOP

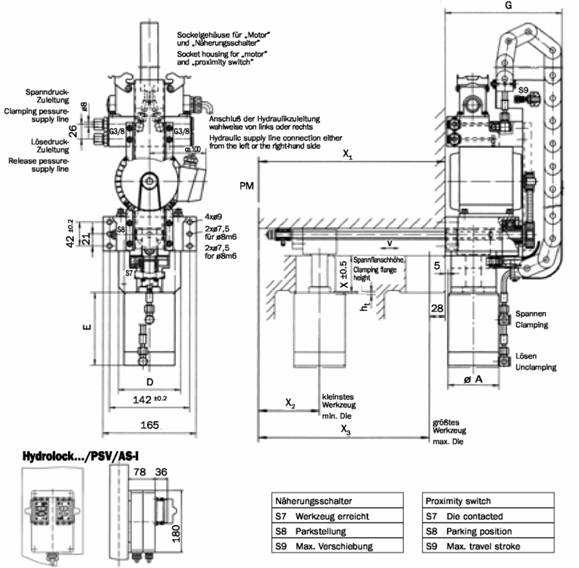

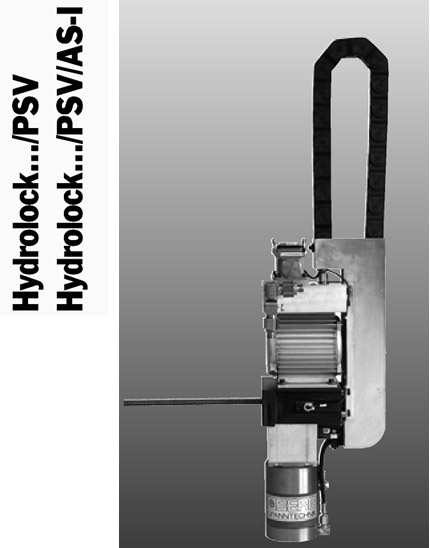

PSP... HYDROLOCK  Idromeccanico

Applicazione
Il sistema idromeccanico autobloccante per cambio stampi Hydrolock C…/PSV è progettato per il bloccaggio sullo slittone delle presse di stampi aventi dimensioni diverse.

Il sistema prevede un avanzamento automatico entro le cave a T  della slitta della pressa con possibilità di movimento dalla posizione esterna a riposo fino a raggiungere e bloccare lo stampo stesso. Il bloccaggio e lo bloccaggio avvengono tramite gruppo idromeccanico autobloccante. La pressione idraulica di bloccaggio prevista è di 90 bar max.

^ TOP

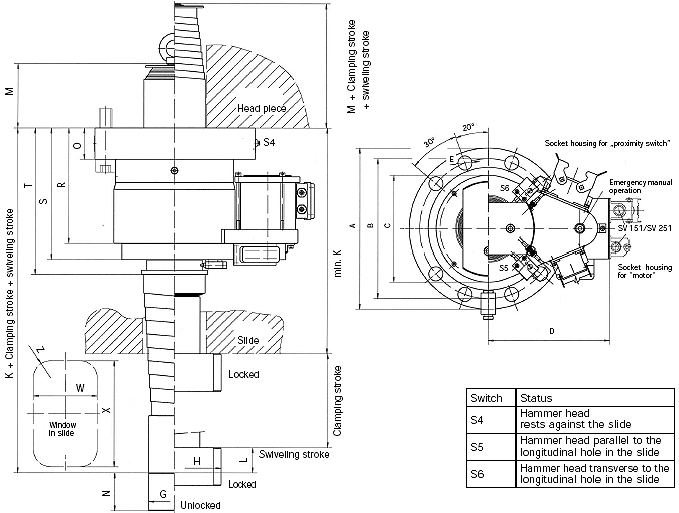

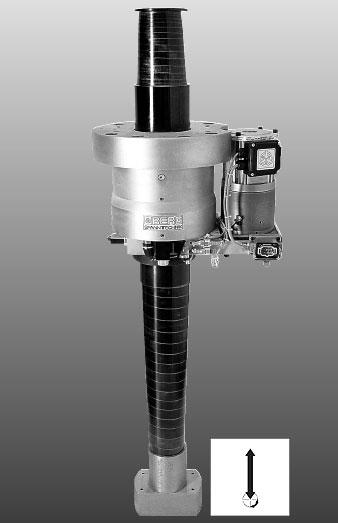

PSP... SV

Applicazione
Bloccaggio di sicurezza pestoni presse. Gruppo Elettromeccanico SV è indicato per il bloccaggio automatico di sicurezza per slittoni di presse.

Il sistema a cuscino idraulico integrato impedisce in ogni caso lo sbloccaggio anche in presenza di carichi elevati

^ TOP
