TESTE PER BLOCCAGGIO PALLETS E PER TESTE DI FRESATURA

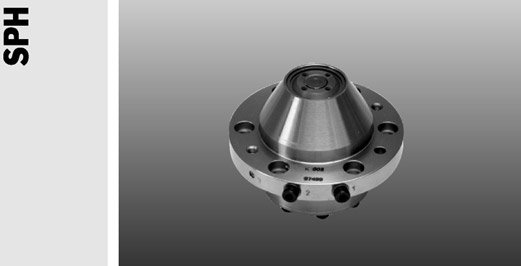

SPH

Applicazione
Le teste di bloccaggio della serie SPH sono principalmente usate sui centri di lavoro per il bloccaggio dei pallet orizzontali. Con questo sistema di bloccaggio è possibile ottenere la massima precisione di ripetibilità grazie agli anelli a centraggio conico estremamente precisi. Queste teste di bloccaggio si usano inoltre anche come gruppo singolo per attrezzature di precisione.

Caratteristiche costruttive
La superficie dei coni di contatto ha una durezza superiore a 60 HRC in grado di resistere all'usura e all'azione aggressiva dei lubrorefrigeranti.L'azionamento effettuato a mezzo di cilindro idraulico incorporato nella testa, mentre l'anello conico di precisione viene applicato alla controparte. Questi gruppi sono dotati di condutture soffiaggio aria che garantiscono la pulizia delle parti di contattato durante il cambio pallet.

Le stesse condutture possono essere impiegate anche per l'adduzione di lubroreffigerante. Esistono diverse versioni in vari modelli che possono essere forniti anche su richiesta specifica del cliente.

Esempio di ordinazione SPH 20

Entità di fornitura
Testa di bloccaggio montata e collaudata

Accessori
Anello conico-dispositivo misura forza di bloccaggio-dispositivo di misura portata fluido per controllo corsa

Note
Si possono fornire teste di bloccaggio in gruppi selezionati di 4 pezzi per garantire la massima precisione e massima uniformità di bloccagio sui piani di contatto.

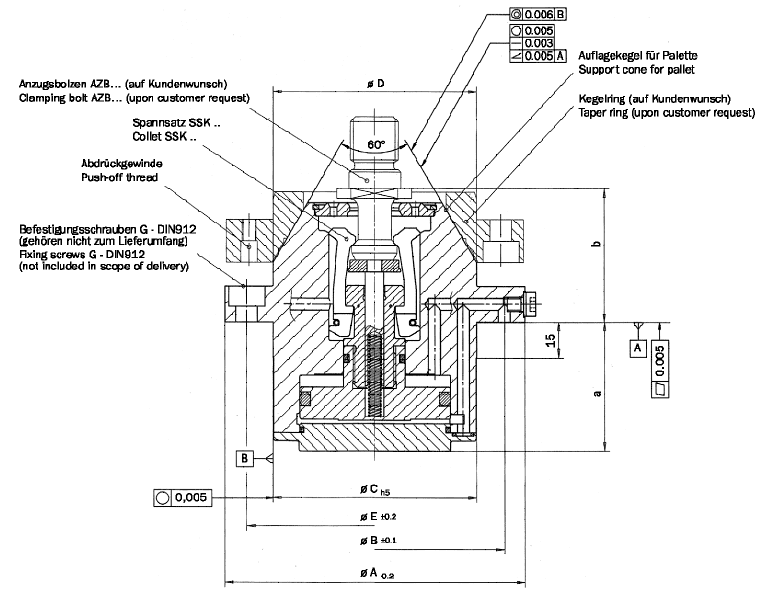

Disegno e impiego fornibili a richiesta

^ TOP

SPH-V

Applicazione
Le teste di bloccaggio della serie SPH-V sono principalmente usate sui centri di lavoro per il bloccaggio dei pallet verticali. Utilizza gli stessi principi costruttivi della serie SPH con aggiunta di un dispositivo interno autobloccante che garantisce il mantenimento della forza di bloccaggio anche in assenza della pressione di azionamento. Di conseguenza la lavorazione sui pallet con bloccaggio verticale è possibile anche senza pressione idraulica!

Caratteristiche costruttive
Con questo sistema di bloccaggio è possibile ottenere la massima precisione di ripetibilità grazie agli anelli a centraggio conico estremamente precisi. Queste teste di bloccaggio si usano inoltre anche come gruppo singolo per attrezzature di precisione

La superficie dei coni di contatto ha una durezza superiore a 60 HRC in grado di resistere all'usura e all'azione aggressiva dei lubrorefrigeranti.L'azionamento effettuato a mezzo di cilindro idraulico incorporato nella testa con aggiunta di un dispositivo di sicurezza autobloccante, mentre l'anello conico di precisione viene applicato alla controparte. I codoli di bloccaggio montati con l'anello conico nella controparte vengono bloccati dai segmenti della pinza incorporata nella testa di bloccaggio.Questi gruppi sono dotati di condutture soffiaggio aria che garantiscono la pulizia delle parti di contattato durante il cambio pallet.

Esempio di ordinazione SPH-V 25

Entità di fornitura
Testa di bloccaggio montata e collaudata

Accessori
Anello conico-dispositivo misura forza di bloccaggio-dispositivo di misura portata fluido per controllo corsa

Note
Si possono fornire teste di bloccaggio in gruppi selezionati di 4 pezzi per garantire la massima precisione e massima uniformità di bloccagio sui piani di contatto.

Disegno e impiego fornibili a richiesta

^ TOP

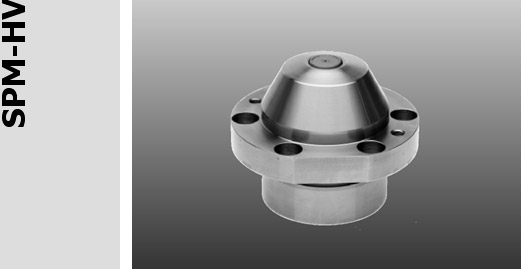

SPM-HV

Applicazione
Le teste di bloccaggio della serie SPM-HV sono utilizzate per il bloccaggio pallet su tavole rotanti a uno o 2 assi. Con la testa di bloccaggio e il corrispondente anello a centraggio conico viene garantita un’elevata precisione di posizionamento e di ripetibilità della posizione di bloccaggio. Grazie ala principio costruttivo con moltiplicatore di forza integrato e sicurezza di bloccaggio è sufficiente l’alimentazione con una sola conduttura di bloccaggio senza necessità di fornire pressione in continuazione di conseguenza queste teste di bloccaggio risultano particolarmente idonee per applicazioni in condizioni di spazio limitate e per impieghi su tavole ad elevata dinamica. Il sistema di autobloccaggio garantisce la tenuta dei pezzi anche in condizioni critiche in quanto la forza di trattenimento risulta maggiore della forza di bloccaggio stessa.

Caratteristiche costruttive
Con questo sistema di bloccaggio è possibile ottenere la massima precisione di ripetibilità grazie agli anelli a centraggio conico estremamente precisi. Queste teste di bloccaggio si usano inoltre anche come gruppo singolo per attrezzature di precisione.
La superficie dei coni di contatto ha una durezza superiore a 60 HRC in grado di resistere all’usura e all’azione aggressiva dei lubrorefrigeranti.L’azionamento è effettuato a mezzo di cilindro idraulico incorporato nella testa con aggiunta di un dispositivo di sicurezza autobloccante, mentre l’anello conico di precisione viene applicato alla controparte. I codoli di bloccaggio montati con l’anello conico nella controparte vengono bloccati dai segmenti della pinza incorporata nella testa di bloccaggio.Questi gruppi sono dotati di condutture soffiaggio aria che garantiscono la pulizia delle parti di contattato durante il cambio pallet.
Le stesse condutture possono essere impiegate anche per l’adduzione di lubrorefigerante. Esistono diverse versioni in vari modelli che possono essere forniti anche su richiesta specifica del cliente.

Esempio di ordinazione SPM-HV 25

Entità di fornitura
4 teste di bloccaggio completamente collaudati e montati con precisione di 0,005 mm

Accessori
Anello conico-dispositivo misura forza di bloccaggio-dispositivo di misura portata fluido per controllo corsa

Note
Si possono fornire teste di bloccaggio in gruppi selezionati di 4 pezzi per garantire la massima precisione e massima uniformità di bloccagio sui piani di contatto.

Disegno e impiego fornibili a richiesta

^ TOP

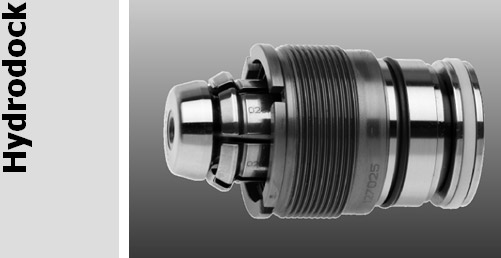

Hydrodock / Unità di bloccaggio idromeccanica

Applicazione
Il sistema di bloccaggio Hydrodock è utilizzato principalmente su interfacce di macchine utensili per operazioni di cambio di singole unità. Come ad esempio teste a fresare che vengono accoppiate agli attacchi mandrino. Quando l’unità è posizionata sulla macchina il gruppo Hydrodock si blocca su appositi anelli fissati alla controparte. Il sistema Hydrodock autobloccante garantisce elevata stabilità meccanica in condizioni di massima sicurezza della connessione dell’interfaccia. Anche in questo caso non è necessaria una pressione idraulica permanente.

Caratteristiche costruttive

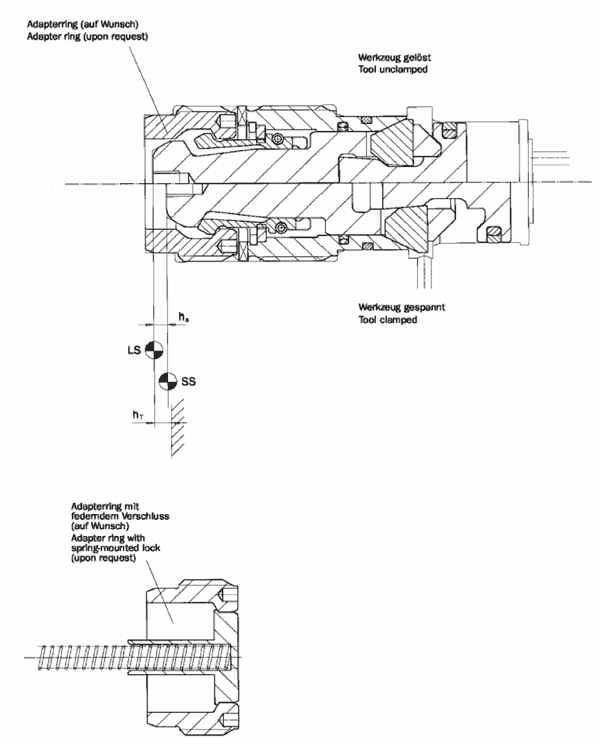

Un unità di bloccaggio ad azionamento idromeccanico-autobloccante con moltiplicatore di forza incorporato aziona il tirante e quindi la pinza stessa. Con il moltiplicatore di forza incorporato si realizza in una zona a minimo ingombro un’elevata energia di bloccaggio. La pinza aggancia l’anello di adattamento e lo tira fino a portare in battuta l’unità da bloccare. La pressione di bloccaggio fa scorrere in avanti il pistone di bloccaggio incorporato e libera il sistema autobloccante grazie alla differente inclinazione dei piani inclinati degli elementi interni.

Abbreviazioni
FS   kN   Forza di bloccaggio
ht   mm  Corsa totale
hs  mm  Corsa di bloccaggio
SS         Posizione di bloccaggio
LS         Posizione di sbloccaggio
P           bar pressione bloccaggio/sbloccaggio

Esempio di ordinazione Hydrodock 20

Accessori
Anello di adattamento dispositivo, misuratore forza
