Rullatori a rullo singolo EG 14

per superfici cilindriche e coniche, sfacciature e fori a partire dal diametro120 mm.

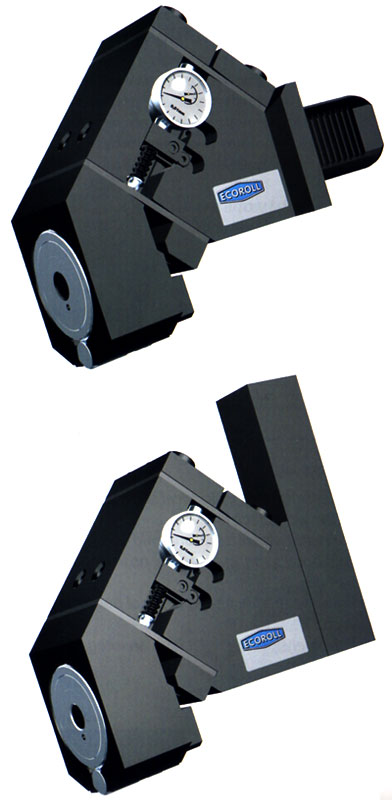

Costruzione:
l'utensile ECOROLL EG14 è composto da un corpo base collegato alla testa dell'utensile da un doppio pacco di molle a lamina, montate senza gioco.
Nell'esecuzione standard sul corpo base è montato anche un comparatore per la lettura indiretta della forza di rullatura.
In opzione è possibile il collegamento con un captatore induttivo per la visione della forza di rullatura.

La testa di rullatura è composta dal rullo di lavoro, inserito in una gabbia di contenimento, e dal rullo di supporto. Essa è avvitata sulle molle a lamina. Vi sono 4 esecuzioni standard per l'utensile EG 14, come illustrato di seguito, e la modularità del sistema permette anche esecuzioni speciali per esigenze specifiche.

Impiego:
I rullatori ad un rullo ECOROLL tipo EG 14 sono stati progettati principalmente per l'impiego su macchine CNC, tuttavia si possono utilizzare vantaggiosamente anche su tornitrici convenzionali.

Con questi utensili si possono rullare superfici esterne cilindriche e coniche, sfacciature esterne o interne, nonché fori cilindrici e conici, con qualità costante e risparmio sui costi. Effettuando la rullatura su tornitrice, con lo stesso bloccaggio pezzo delle lavorazioni precedenti, i tempi di preparazione e di lavorazione sono molto abbreviati.

Gli utensili EG14 sono disponibili in varie esecuzioni:

Esecuzione 1 : superfici cilindriche

Esecuzione 2 : superfici piane (sfacciature)

Esecuzione 3 : superfici cilindriche direzione contropunta

Esecuzione 4 : superfici piane (sfacciatura), lato contropunta

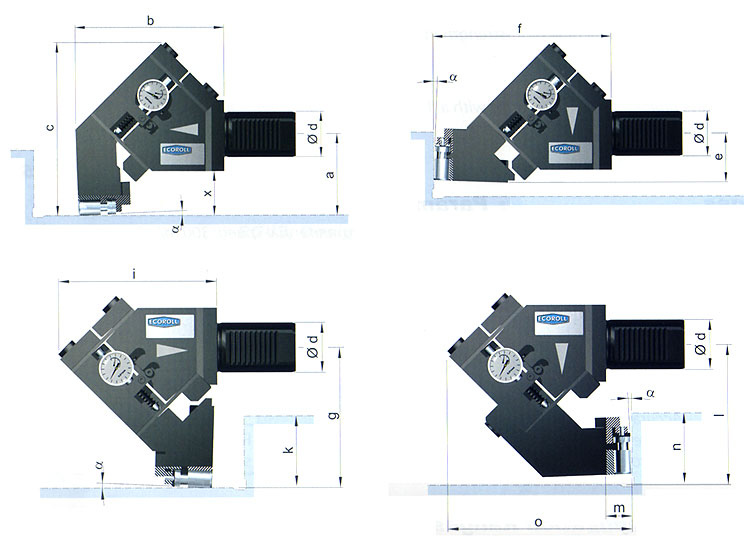

                                              Esecuzione    1                                                                Esecuzione   2

                                           Esecuzione    3                                                                    Esecuzione   4
