Rullatori a rullo singolo

EG 45 per raggiature e contornature
EG 90 per scanalature e gole

Impiego:

• Uso su torni CNC o convenzionali con copiatori idraulici
• Lavorazione con unico bloccaggio del pezzo
• Rugosità superficiale ottenibile Rz<1 µm (Ra < 0,2 µm)
• EG 45 - 40M rullatura di superfici cilindriche e raggiature complete fino alla sfacciatura. Per materiali di bassa o media tenacità
• EG 45 - 45 T rullatura di superfici cilindriche o sfacciature con raggi di collegamento fino a 75°. Elevata forza di rullatura ottenibile
• EG 45 - F utensile con rullo speciale flottante sagomato, per applicazioni speciali a tuffo o in avanzamento

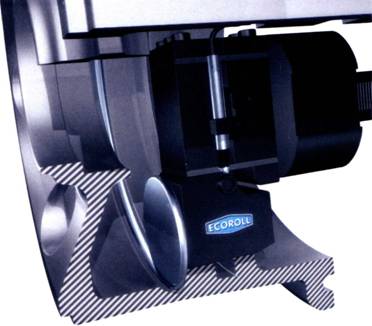

• EG 90 utensile con inserimento a tuffo per gole o contornature

Vantaggi:

• Eliminazione delle microcricche a aumento delle tensioni di compressione (aumento della resistenza a fatica)
• Operazioni con tempo ciclo brevissimo
• Nessuna formazione di fumi, polveri o residui di rettifica
• Minima lubrificazione richiesta (con emulsione o olio)
• Forza di rullatura regolabile con continuità ed esattamente riproducibile su tutti i particolari
• Universalità degli utensili per la loro costruzione modulare
• Rapida e facile sostituzione degli elementi di usura
• Angolo di spoglia posteriore fisso, già preregolato

Parametri d'impiego:

• Velocità max 200 m/min.
• Avanzamento max. 2 mm ./giro

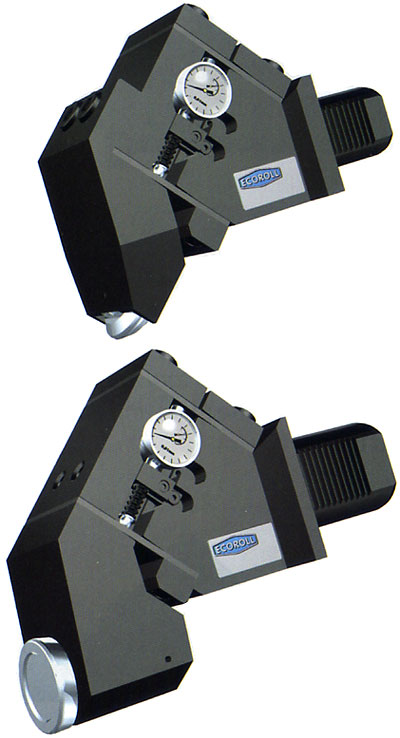

                                                                                                                                                      EG 45-40M e EG 45-45T

Funzionamento:
Gli utensili sono dotati di una parte fissa, corpo base e codolo di attacco alla macchina.
La testina di rullatura che porta il rullo di lavoro è collegata al corpo base da un doppio pacco molle a lamina che, quando il rullo viene premuto contro la parete del pezzo da lavorare, può flettere, fornendo la forza di rullatura.
La deflessione delle molle è letta da un comparatore montato sul corpo base e permette la determinazione - mediante tabelle - della forza di rullatura applicata.

                                                                                                                                                                           EF90

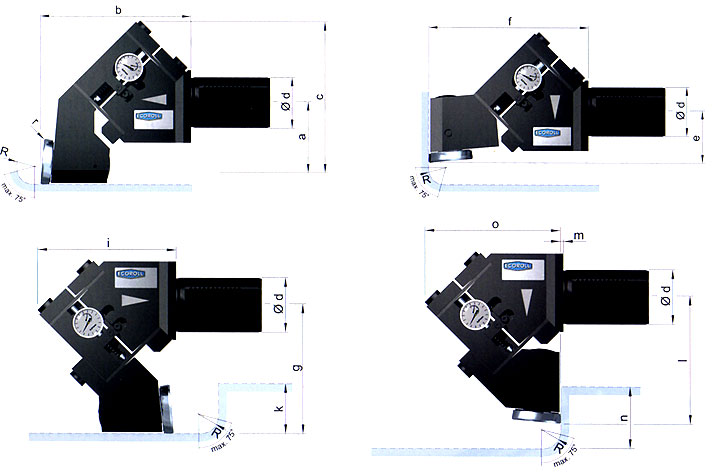

Gli utensili EF45 sono disponibili in varie esecuzioni:

Esecuzione 1 : superfici cilindriche e raggiature

Esecuzione 2 : superfici piane (sfacciature) e raggiature

Esecuzione 3 : superfici cilindriche, raggiature direzione avanzamento

Esecuzione 4 : superfici piane lato contropunta, raggiature

                                              Esecuzione  1                                                                       Esecuzione  2

                                            Esecuzione   3                                                                        Esecuzione   4
